Chrysantenkwekerij Only4U
In opdracht van Hint Installatietechniek
de besturingssoftware ontworpen en geïmplementeerd voor een op het Twinbus
gebaseerde bussysteem.
Het systeem bestaat uit een centrale computer, met een daaraan gekoppeld
bussysteem. Door middel van dit bussysteem is het mogelijk om de ruim 600
uitgangen in het bedrijf aan te kunnen sturen door slechts 1 tweeaderige kabel. Dit brengt
grote voordelen met zich mee met betrekking tot de installatiekosten, het
onderhoud en de uitbreidbaarheid.
De uitgangen worden gebruikt voor het aansturen de volgende onderdelen:
| Onderdeel |
Beschrijving |
|
|
| Belichting |
Assimilatiebelichting |
| Belichting niveau |
Belichtingsniveaukeuze van assimilatiebelichting |
| Hijsverwarming |
In hoogte verstelbare verwarmingsbuizen |
| Tussenschermen |
Verticale schermen voor het afschermen van teeltvakken |
| Gevelschermen |
Verticale schermen langs de gevels van de kas |
| Padschermen |
Verticale schermen voor het afschermen van het middenpad |
| WKK's |
Warmte Kracht Koppelingen, voor generatie van electriciteit |
| Stoomklep |
Stoomklep t.b.v. stoomvoorziening voor grondontsmetting |
| CO2 kleppen |
Voor dosering van CO2 per teeltvak |
Bediening
De centrale computer is verder gekoppeld aan een of meerdere terminals, die
op verschillende plaatsen in het bedrijf kunnen worden aangesloten. Door middel
van deze terminals is het mogelijk om de hijsverwarmingen en de schermen te
bedienen of om programma instellingen te wijzigen.
Veiligheid
De hijsverwarming dient ter ondersteuning van de chrysanten tijdens hun
groei. Een veilige bediening hiervan is zeer belangrijk. Een hijsverwarming die
ongewenst omhoog gaat, zal de chrysanten in het vak uit de grond kunnen trekken
of beschadigen, met alle gevolgen van dien. Door middel van een pincode voor de
bediening met de terminals, en uitgebreid logbestand van het gebruik, is de
veiligheid met betrekking tot ongewenste bediening optimaal.
Koppeling klimaatcomputer
De centrale computer is gekoppeld aan de Hoogendoorn Economic klimaatcomputer. Via
deze koppeling worden sturingen voor bijvoorbeeld de inschakeling van belichting
of scherming gekoppeld.
Belichting en WKK
De centrale computer zorgt voor de aansturing van de belichtingsrijen. Elke
rij belichting kan op een bepaald programma en belichtingsniveau ingesteld worden. Indien de
klimaatcomputer dit programma aanstuurd, zullen de rijen die hierop ingesteld
zijn inschakelen.
De centrale computer berekent continu het ingeschakelde vermogen aan
belichting. Hierbij wordt er rekening gehouden met het niveau waar de rij
belichting op dat moment op ingeschakeld is. Als de hoeveelheid opgenomen
energie een door de ingestelde grens overschrijdt, wordt er een WKK ingeschakeld. Totdat
de WKK ingeschakeld is, wordt het inschakelen van belichting tijdelijk gestopt.
Bij een eventueel energietekort (bijvoorbeeld bij een defecte WKK), zal de
belichting waaraan de hoogste prioriteit is toegekend, het langst blijven
branden. Dit om in dat geval de planten te belichten die het licht het hardst
nodig hebben.
Indien de WKK's plotseling uitvallen als alle belichtingsrijen ingeschakeld
zijn, dan zal er een overbelasting van het net optreden. De centrale computer
zal dan in minder dan 7 sec de belichting uitschakelen tot de gebruikte
energiehoeveelheid die door het net geleverd kan worden.

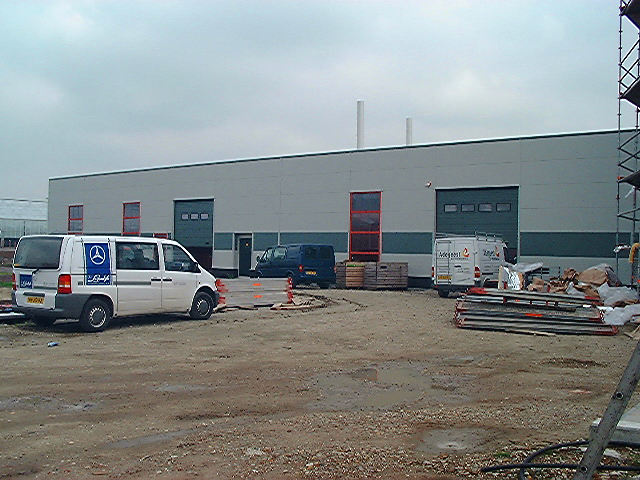

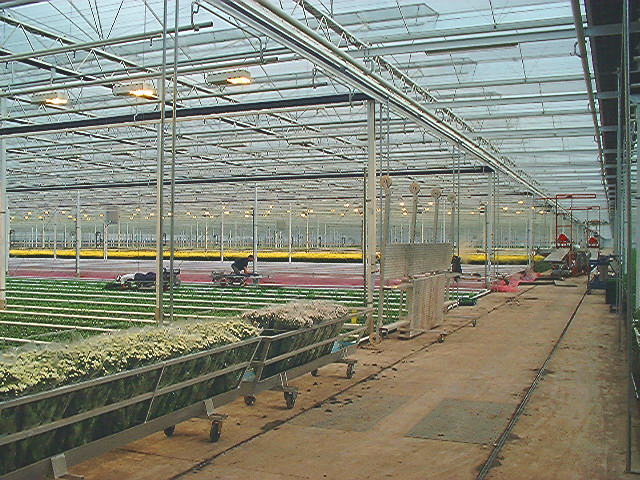

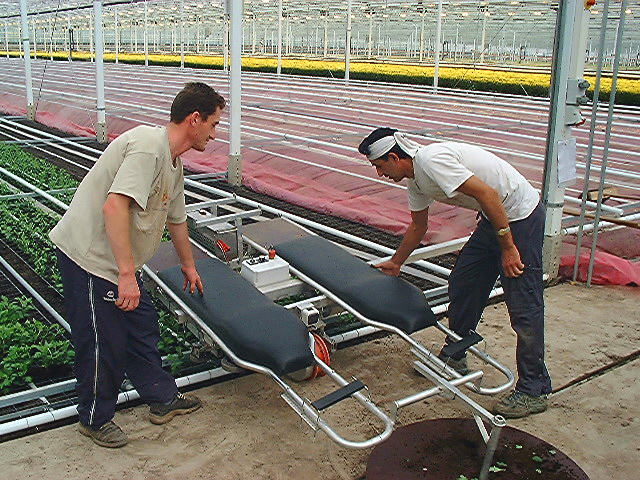

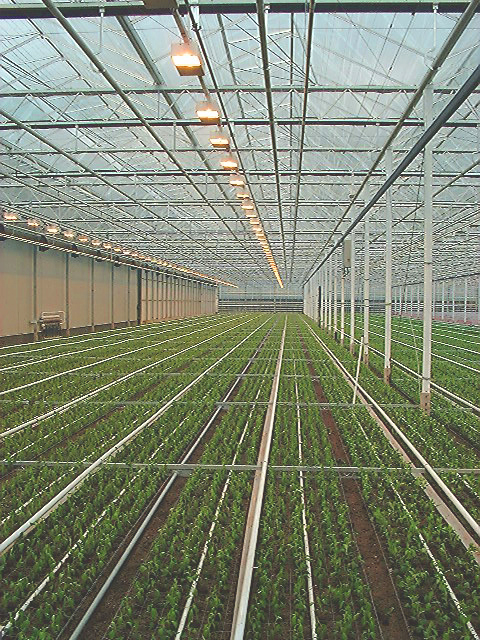

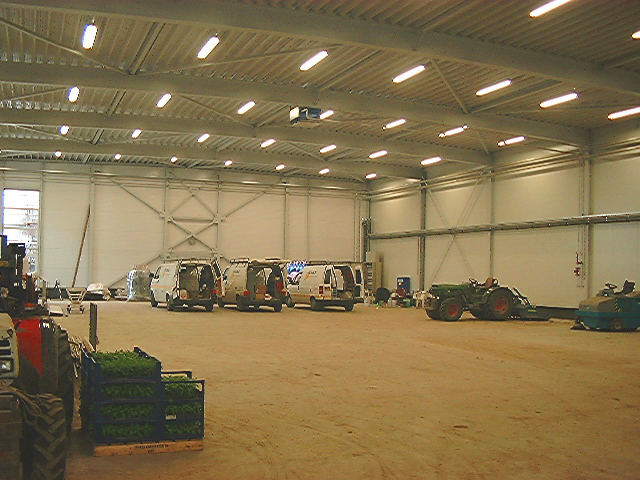

Foto's tijdens de opbouw van het bedrijf.
Klik op de foto voor de grote versie!
